Joystick 15P Gameport naar USB Converter Interface Module

Beschrijving

Let op: Exclusief Arduino Pro Mini en USB kabel, bestel deze erbij indien je deze niet hebt.

Veel retro-gamers hebben hun oude joystick of gamepad uit de jaren ’90 nog ergens liggen. Denk aan klassiekers zoals Wing Commander, X-Wing, Descent en talloze andere DOS- en Windows-games die vroeger werden gespeeld met een echte gameport-controller. Moderne pc’s hebben al lang geen gameport meer, maar met deze slimme 15P Gameport naar USB converter gebruik je jouw favoriete retro joystick gewoon weer op een moderne computer.

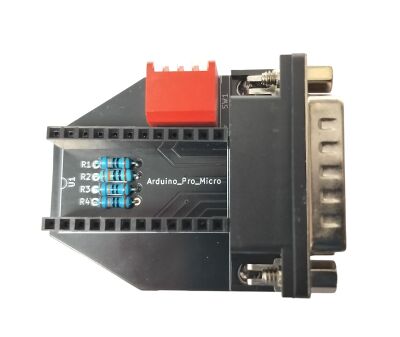

Deze adapter is gebaseerd op een Arduino Pro Micro (ATmega32U4) en wordt door de computer herkend als een standaard USB HID joystick. Hierdoor zijn geen extra drivers nodig en werkt de adapter direct onder Windows, Linux en macOS. Dankzij de ingebouwde firmware worden joystick-signalen realtime vertaald naar USB met zeer lage input-lag.

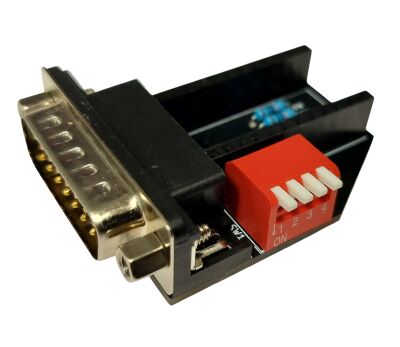

De geïntegreerde 4-standen dipswitch maakt het mogelijk om eenvoudig verschillende joystick-protocollen te selecteren. De adapter ondersteunt zowel klassieke analoge joysticks als diverse digitale protocollen van bekende merken zoals Microsoft SideWinder, Logitech WingMan, Gravis en ThrustMaster.

Belangrijkste kenmerken

• Ondersteunt klassieke 15-pins Gameport joysticks en gamepads
• Werkt als standaard USB HID apparaat – geen drivers nodig
• Ondersteuning voor zowel analoge als digitale joysticks
• Compatibel met o.a. SideWinder, WingMan, Gravis en ThrustMaster
• 4-standen dipswitch voor protocolselectie
• Automatische joystick-detectie bij digitale protocollen
• Auto-calibratie voor oude analoge joysticks
• Zeer lage input-lag
• Open-source firmware gebaseerd op Arduino Pro Micro
• Ideaal voor retro gaming, DOSBox en emulators

Compatibiliteit

Onder andere getest met:

• Microsoft SideWinder Precision Pro
• SideWinder 3D Pro / GamePad / Force Feedback
• Logitech WingMan series
• Gravis GamePad Pro
• ThrustMaster Millenium 3D
• Diverse standaard analoge joysticks

Technische specificaties

• Aansluiting ingang: DB15 / Gameport
• Aansluiting uitgang: USB
• MCU: ATmega32U4 (Arduino Pro Micro compatible)
• USB HID compatible
• 4x dipswitch configuratie
• Open-source firmware
• Lage latency polling
• Auto-calibratie ondersteuning

Let op: Voor correcte auto-calibratie van analoge joysticks dienen alle assen gecentreerd te staan tijdens het aansluiten van de USB-verbinding.

Source en broncode: https://github.com/necroware/gameport-adapter

Dipswitch instellingen

oystick Model	Buttons	Axes	Hat	SW1-4	Protocol	Comments
Generic Analog	2	2	0	0000	Analogue
Generic Analog	4	2	0	1000	Analogue
Generic Analog	4	3	0	0100	Analogue	3rd Axis is throttle
Generic Analog	4	4	0	1100	Analogue
CH FlightStick	4	4	1	0010	Analogue
CH F16 Combat Stick	10	3	1	0110	Analogue
ThrustMaster	4	3	1	1010	Analogue	FCS MARK I/II & PFCS
ThrustMaster Millenium 3D	6	4	1	0101	TMDC
Sidewinder GamePad	10	2	0	1110	Sidewinder
Sidewinder 3D Pro	8	4	1	1110	Sidewinder
Sidewinder 3D Pro Plus	9	4	1	1110	Sidewinder	First version of Precision Pro
Sidewinder Precision Pro	16	4	1	1110	Sidewinder	Shift doubbles the buttons
Sidewinder FFB Pro	16	4	1	1110	Sidewinder	FFB not yet implemented
Sidewinder FFB Wheel	8	3	0	1110	Sidewinder	FFB not yet implemented
Gravis GamePad Pro	10	2	0	0001	GrIP
Logitech WingMan Extreme	6	3	1	1001	ADI
Logitech CyberMan 2	8	6	0	1001	ADI
Logitech WingMan Interceptor	9	3	3	1001	ADI	2 hats are mapped as 4 axes
Logitech ThunderPad Digital	8	2	0	1001	ADI	Directional buttons mapped as 2 axes
Logitech WingMan Gamepad	11	2	0	1001	ADI	Directional buttons mapped as 2 axes
Logitech WingMan Light	2	2	0	0000	Analogue
