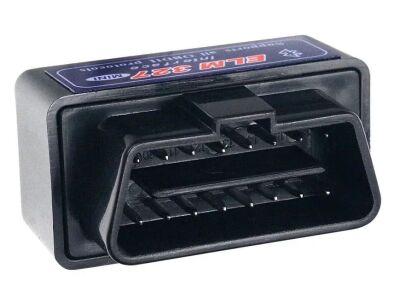

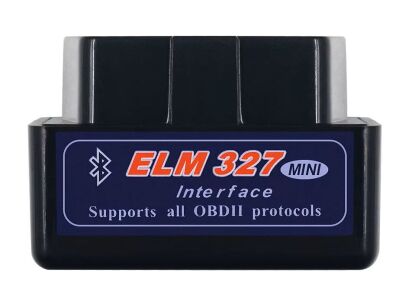

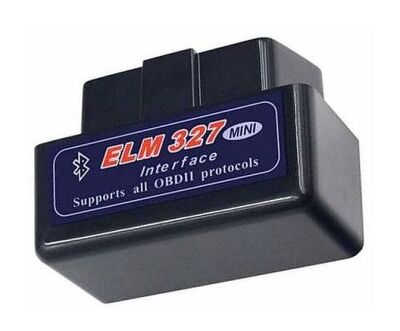

OBD2 bluetooth dongle ELM327 v2.1 compatible MINI CAN bus interface zwart

Beschrijving

Mogelijke bluetooth wachtwoorden: 0000 / 1234 / 6789

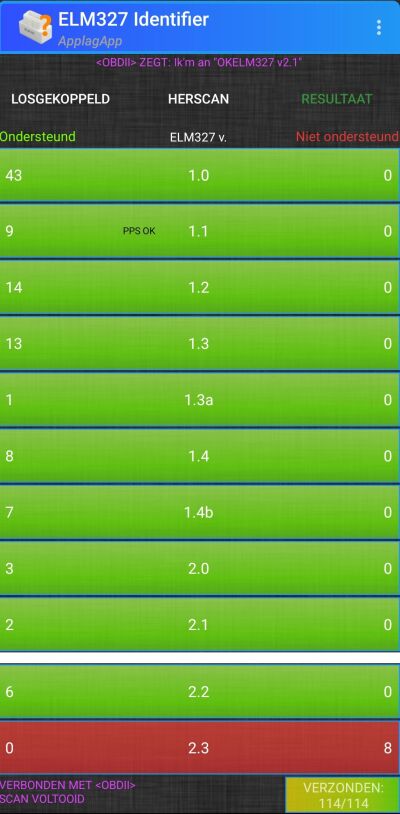

ELM327 compatible?

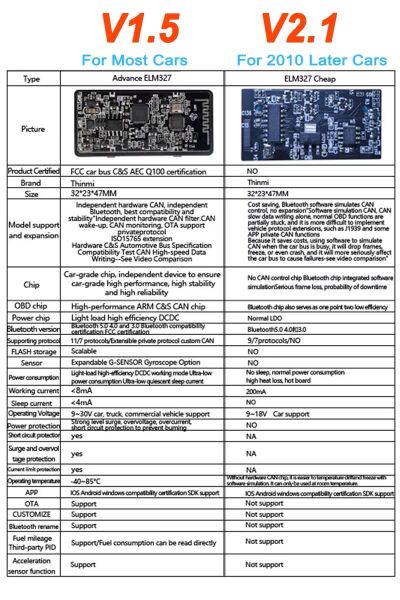

Wat goedkope ELM327-dongles betekenen met “v1.5”, “v2.1”, etc.

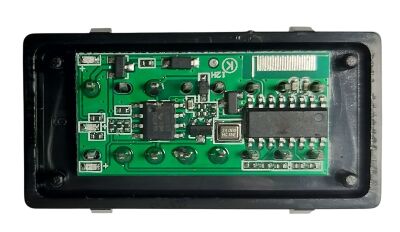

De meeste goedkope OBDII-scanners zijn niet voorzien van een originele ELM-chip.

• Het zijn microcontrollers met reverse-engineered firmware die maar een subset van de commando’s implementeert.
• “V1.5” is geen echte ELM-versie, maar meestal een stabiele kloonfirmware gebaseerd op v1.2/v1.3.
• “V2.1” is vaak een nóg verder uitgeklede kloon; ironisch genoeg is “v2.1” op goedkope printjes meestal minder compatibel (werkt vaak niet met oudere auto’s).
• Stickers met “v2.2” zijn meestal marketing: bijna niemand verkoopt echte v2.2-chips; die zijn veel duurder.

Kortom:

Chinese klonen v1.5 = meest stabiele keuze voor basic OBDII-diagnose; vaak beter dan hun zogenaamde “v2.1”.

Originele ELM327 v2.2 = dure chip (~$20-30), uitgebreide commando’s, bewezen kwaliteit.

Note:

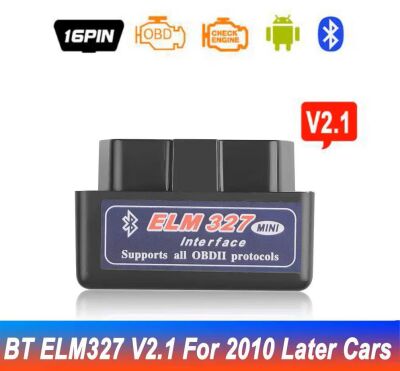

1.For the cars of 2010 later, you can choose the V2.1 and V1.5.
2.For the cars before 2010,you can choose the V1.5.
3.If you can not confirm the year of your car,please choose the V1.5 Version,it is compatible for most cars.

Functions:
Read diagnostic trouble codes, both generic and manufacturer specific, and display their meaning (over 3000 generic code definitions
in the database).

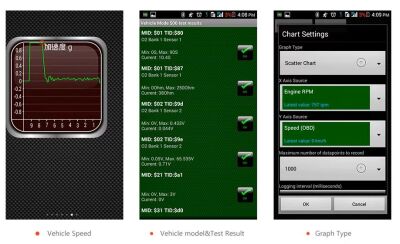

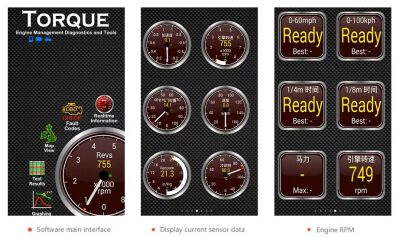

Display current sensor data, including:
1.Engine RPM
2.Calculated Load Value
3.Coolant Temperature
4.Fuel System Status
5.Vehicle Speed
6.Short Term Fuel Trim
7.Long Term Fuel Trim
8.Intake Manifold Pressure
9.Timing Advance
10.Intake Air Temperature
11.Air Flow Rate
12.Absolute Throttle Position
13.Oxygen sensor voltages/associated short term fuel trims
14.Fuel System status
15.Fuel Pressure

Protocols:

for V1.5:
1. SAE J1850 PWM (41.6K baud)
2.SAE J1850 VPW (10.4Kbaud)
3. ISO9141-2 (5 baud initialization, 10.4 kilo baud)
4. ISO14230-4 KWP (5 baud initialization, 10.4 kilo baud)
5. ISO14230-4 KWP (quick start, 10.4 Kbaud)
6. ISO15765-4 CAN (11-digit ID, 500 Kbaud)
7.ISO15765-4 CAN (29bit ID, 500 Kbaud)
8. ISO15765-4 CAN (11-digit ID, 250 Kbaud)
9.ISO15765-4 CAN (29bit ID, 250 Kbaud)

FOR V2.1:
ISO 9141-2 (5 baud init, 10.4 Kbaud)
ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
ISO14230-4 KWP (fast init, 10.4 Kbaud)
ISO15765-4 CAN (11bit ID, 500 Kbaud)
ISO15765-4 CAN (29bit ID, 500 Kbaud)
ISO15765-4 CAN (11bit ID, 250 Kbaud)
ISO15765-4 CAN (29bit ID, 250 Kbaud)

*default settings(user adjustable)
Output protocol: RS232
Baud rate: 38400
Indicator LEDs: OBD Tx/Rx, RS232 Tx/Rx, Power
Operating voltage: 12V, internal protection from short circuits/ overvoltages
Nominal idle current: 45 mA
