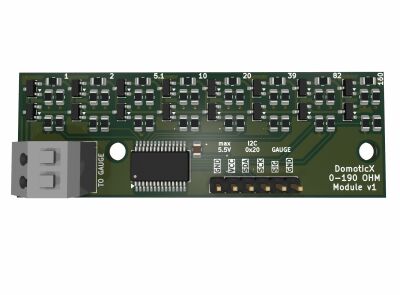

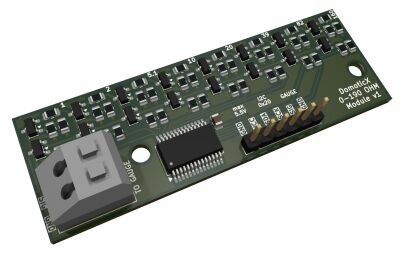

Maritieme Meter 0–190 Ohm Interface Module I2C 3.3-5VDC MCP23017 (DomoticX)

Beschrijving

Stuur eenvoudig klassieke maritieme meters aan met een moderne microcontroller!

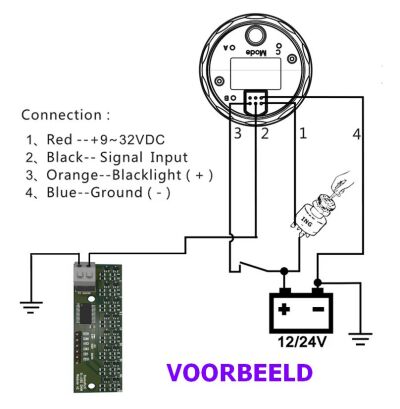

Deze compacte interface module is speciaal ontworpen voor het aansturen van analoge 0–190 Ohm meters, zoals veel gebruikt wordt bij:

• Brandstofmeters
• Watertankmeters
• Olietankmeters
• Niveau-indicatie
• Maritieme dashboard meters

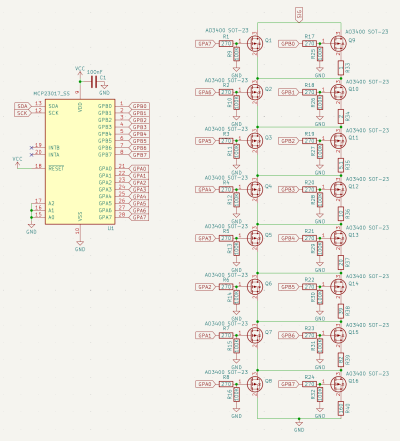

De module maakt gebruik van een betrouwbare MCP23017 I2C expander en is ideaal voor projecten met:

• Arduino
• ESP32
• Raspberry Pi
• PLC systemen
• Domotica
• Eigen boordcomputer oplossingen

• Vast I2C adres: 0x20


Kenmerken

• Ondersteunt standaard 0–190 Ohm maritieme meters
• I2C interface via MCP23017
• Compact ontwerp
• Geschikt voor 3.3V en 5V microcontrollers
• Lage belasting voor de microcontroller
• Ideaal voor boot- en voertuigprojecten
• Eenvoudig te integreren in bestaande systemen

---

Voorbeeldcode Arduino/ESP32 met potmeter:

#include <Wire.h>
#include <MCP23017.h>

MCP23017 mcp(0x20);

const int NUM_RESISTORS = 8;
const int resistorValues[NUM_RESISTORS] = {1, 2, 5, 10, 20, 39, 82, 160};

// Spiegelt de bits van een byte (bit0 <-> bit7, bit1 <-> bit6, etc.)
uint8_t reverseBits(uint8_t b) {
  uint8_t result = 0;
  for (int i = 0; i < 8; i++) {
    result |= ((b >> i) & 1) << (7 - i);
  }
  return result;
}

int findNearestResistance(int target) {
  int bestCombo = 0;
  int bestValue = 0;
  int bestDiff = abs(target - 0);

  for (int combo = 0; combo < 256; combo++) {
    int total = 0;
    for (int bit = 0; bit < NUM_RESISTORS; bit++) {
      if (combo & (1 << bit)) {
        total += resistorValues[bit];
      }
    }
    int diff = abs(target - total);
    if (diff < bestDiff) {
      bestDiff = diff;
      bestCombo = combo;
      bestValue = total;
    }
  }

  Serial.print("Gevraagd: ");
  Serial.print(target);
  Serial.print(" ohm  ->  Dichtstbijzijnde: ");
  Serial.print(bestValue);
  Serial.print(" ohm  |  Actieve weerstanden: ");
  for (int bit = 0; bit < NUM_RESISTORS; bit++) {
    if (bestCombo & (1 << bit)) {
      Serial.print(resistorValues[bit]); Serial.print(", ");
    }
  }
  Serial.println();

  return bestCombo;
}

void WriteResistorValue(int ohms) {
  int combo = findNearestResistance(ohms);

  // GPA = bypass, gespiegeld (GPA0 hoort bij GPB7)
  // GPB = weerstand actief, gespiegeld (GPB0 hoort bij GPA7)
  uint8_t gpbValue = combo;          // GPB = weerstanden actief
  uint8_t gpaValue = reverseBits(~combo & 0xFF);  // GPA = bypass actief, reversed

  mcp.writePort(MCP23017Port::A, gpaValue);
  mcp.writePort(MCP23017Port::B, gpbValue);
}

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mcp.init();
  mcp.portMode(MCP23017Port::A, 0);
  mcp.portMode(MCP23017Port::B, 0);

  Serial.println("MCP23017 geinitialiseerd");
  WriteResistorValue(0);
  delay(2000);
}

void loop() {
  int val = analogRead(A1);
  int rval = map(val, 0,1023,0,255);
  WriteResistorValue(rval);

  delay(200);
}
